语音识别模块V2.0

飞书用户1431

飞书用户5154

飞书用户5804

8月6日修改

官方购买途径：企业店铺，语音识别

❗

请注意：如果您购买的是IntFun系列，请跳转学习：​IntFun-语音识别模块 V3.0​

1.
简介​

1.1
概述​

语音识别模块(外壳或黑板)，可识别指定非特定语音指令信号并通过串口发送指定数据的模块，自带多条语音识别指令，可识别离线语音识别功能，具有自学习唤醒词/命令词功能、自定义唤醒词/命令词功能、支持中文和英文。支持Arduino IDE、Mind+、Mixly、MakeCode等编译环境。​

语音识别模块板载电源指示灯，测试指示灯，咪头拾音器，复位按钮，1W喇叭。利用此模块，配合单片机可以语音控制设备，实现语音控制智能化产品。​

通过网页编辑获取固件；使用串口模块，可自行更改模块固件（任意修改语音指令、唤醒词等），，最多支持150条固定指令。

语音识别模块具有统一的兼容乐高积木的外壳，可轻松完成乐高积木的拼接，实现创意设计。​

出厂固件无法支持自学习命令词，需重新烧录固件，有需求联系客服！​

73%

27%

1.2
规格参数​

工作电压：DC 3.6-5V（实测3V3足功率也正常工作，请自行实测，不做保证）​

供电电流：待机电流124mA，工作时峰值可达300mA，推荐≥500mA供电电流。​

接口：UART串口通讯

串口波特率：9600

识别距离：3-5m(空旷环境)

识别率：>95%

喇叭功率：8欧1W

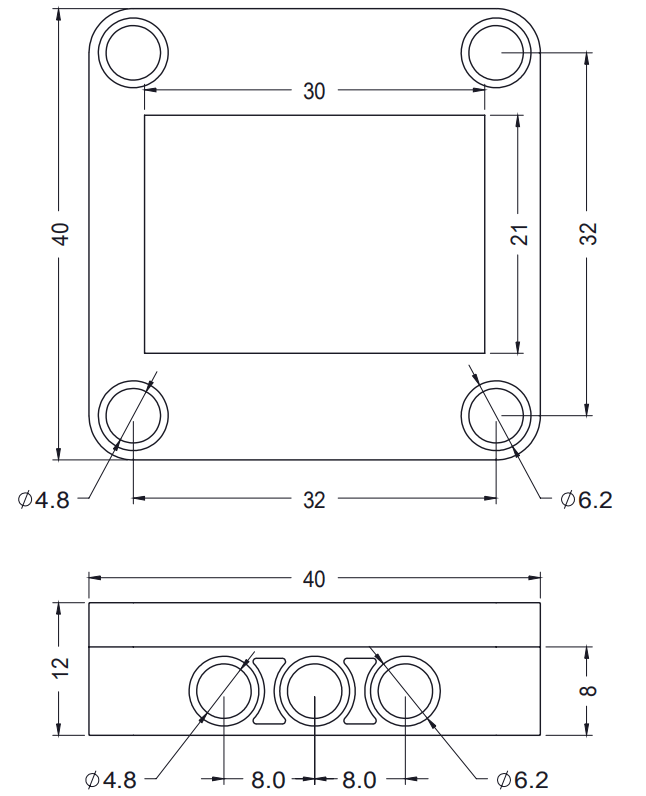

外壳尺寸：单位MM（见下图）

41%

59%

1.3

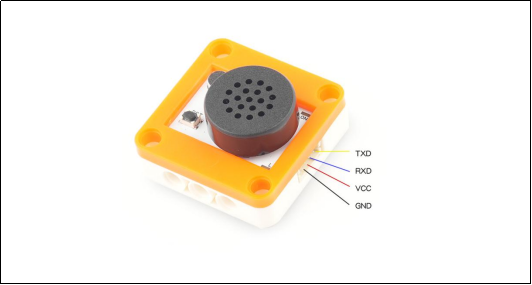

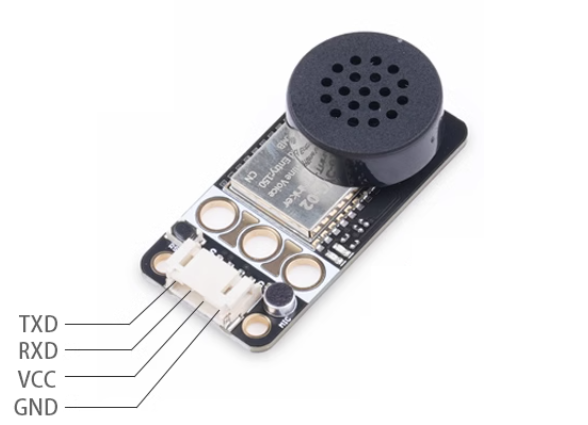

引脚说明​

54%

46%

离线语音识别模块：检测监听外部环境语音指令，通过TXD引脚发送指令数据至主控板。模块没有接收指令数据功能，所以RXD为空引脚不连接也可以。​

1.4
工作原理分析（理解必读）​

请用户仔细查看图片流程图，了解工作原理，对排除后续问题有很大帮助。​

1.5
自学习流程（唤醒词及命令词）​

🧨

支持2条自学习命令词功能（由于出厂固定指令较多占用大量存储无法支持更多自学习命令词，想要更多可联系客服更改固件或自行更改固件，参考样例固件已提供）

出厂固件暂未更新，建议客户购买串口模块，可自行更新固件！​

1.6
默认出厂指令列表​

🧨

注意：出厂固件按产品批次更新，推荐购买串口模块自行烧录固件可先行体验！如有特殊要求请联系客服！​

语音识别模块V2.0​
